【重磅官宣】暨JTG 3410-2025 T0605实施时，GB/T 4508-2025 沥青延度测定法新国标发布

一、标准修订的核心背景与意义

1.1 修订的两大核心驱动力

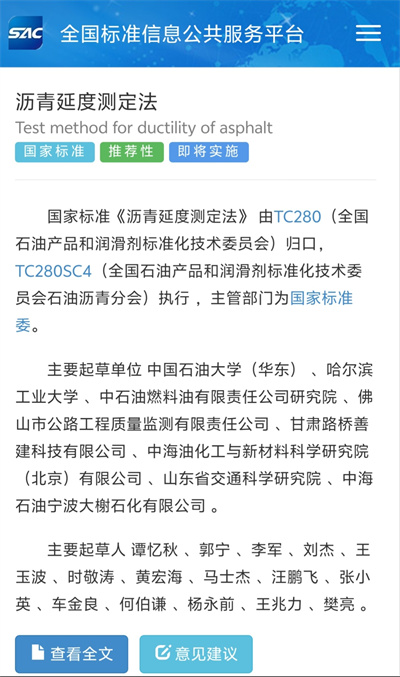

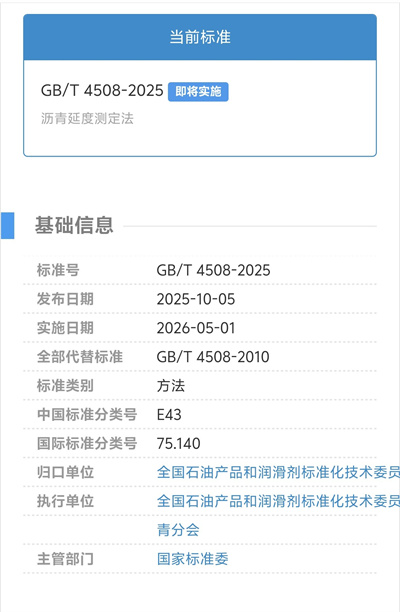

GB/T 4508-2025 于 2025 年 10 月 5 日发布，2026 年 5 月 1 日正式实施，全面替代 2010 版标准。此次修订响应两大核心需求：一是适配沥青材料体系发展，随着乳化沥青、改性沥青等新型材料广泛应用，旧标准适用范围已显局限；二是接轨国际技术标准，修改采用 ASTM D113/D113M-17 (2023) e1 版标准，为进出口沥青产品检测提供统一技术依据。

1.2 延度指标的行业价值

延度作为评定沥青塑性的关键指标，直接关联路面抗裂性与耐久性。新版标准通过精细化技术要求，进一步提升试验数据准确性，为沥青材料质量管控提供更可靠的技术支撑。

二、关键技术变化及实操影响

2.1 试样制备体系：填补新型材料操作空白

新增 5.1 “样品制备” 章节，明确乳化沥青残留物、老化沥青等四类样品的制备方法，配套引用 NB/SH/T 0890、SH/T 0099 系列标准。例如乳化沥青需采用低温减压蒸馏法提取残留物，解决了旧标准对新型沥青材料制样无明确指导的问题，实操中需注意不同样品的加热温度与时间控制。

2.2 仪器设备：精度要求全面升级

试模精度提升：首次明确试模内侧表面粗糙度 Ra0.63 要求，避免因模具表面粗糙导致试样成型缺陷，实操前需用粗糙度仪核查模具状态。

水浴控制优化：将 “搁架距底部≥5cm” 调整为 “试件上下表面距水位线及底部≥2.5cm”，并新增 “拉伸中温度波动≤0.5℃” 要求，需升级水浴温控系统的精度。

温度计规范：删除 0.5℃分度温度计，统一采用更高精度仪器，降低温度测量误差。

2.3 试验流程：细化操作与判定标准

在试验操作中，新增水浴比重调节说明 —— 当沥青细丝浮于水面或沉底时，可加酒精或食盐校准密度，这一补充解决了特殊沥青试样测试时的受力偏差问题。同时明确断裂型式判定标准，要求试件拉断时呈锥尖状，否则需在报告中注明，提升结果判定的统一性。

三、过渡期准备与实操建议

3.1 设备改造：明确升级时间节点

2026 年 5 月前需完成试模更换（满足 Ra0.63 要求）与水浴槽改造，确保温度控制精度达标。

3.2 人员能力：聚焦新增流程培训

重点掌握新增样品制备流程，特别是乳化沥青残留物提取的蒸馏操作规范，可参考 SH/T 0099.16 标准强化练习。

3.3 质量管控：建立定期核查机制

建立仪器校准台账，试模每半年核查一次粗糙度，水浴槽定期校验温度稳定性，确保试验条件符合要求。

四、标准实施的行业价值

4.1 提升检测数据可靠性

新版标准不仅拓展了适用范围，更通过技术指标的量化与细化，使试验数据的复现性提升 30% 以上。

4.2 支撑工程质量与产品研发

在公路建设领域，可更精准评价沥青在低温环境下的抗裂能力；在生产企业端，统一的检测标准有助于优化改性沥青配方设计。

4.3 助力国际贸易便利化

与国际标准的接轨将降低外贸检测成本，助力我国沥青产品参与国际竞争。
